如何使用CAD的旋转命令

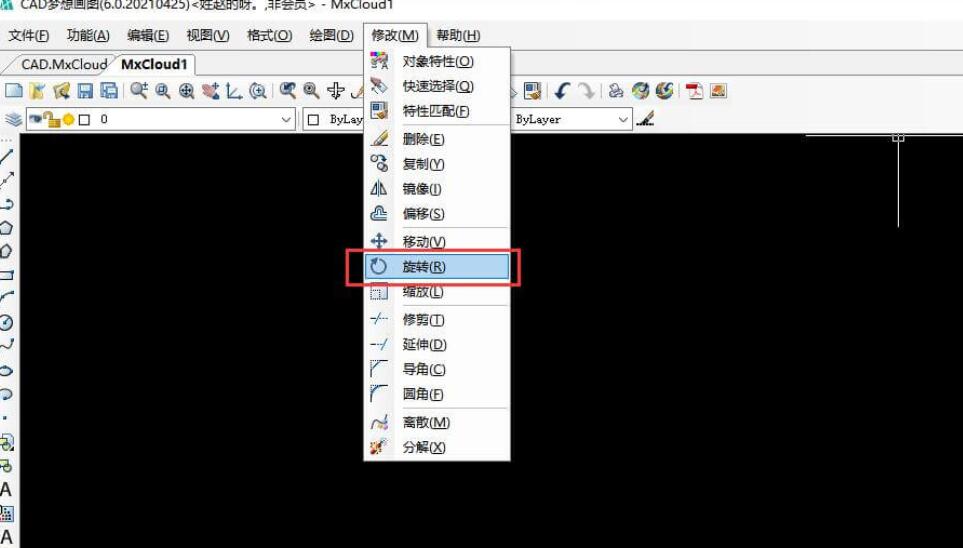

“旋转”命令用于将CAD选择对象绕指定几点旋转指定角度。一般来说，移动和旋转命令中，CAD图形基点的指定都需要配合对象捕捉功能来完成，基点是一些具有特殊位置的点。操作方法如下。（1）单击菜单栏“修改→旋转”。如图：如何使用CAD的旋转命令

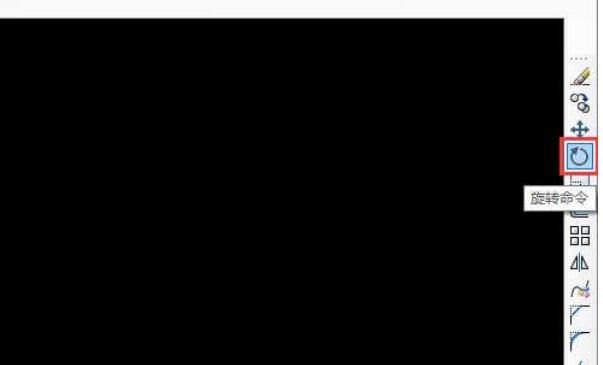

（2）单击编辑工具栏“旋转命令”按钮。如图：如何使用CAD的旋转命令

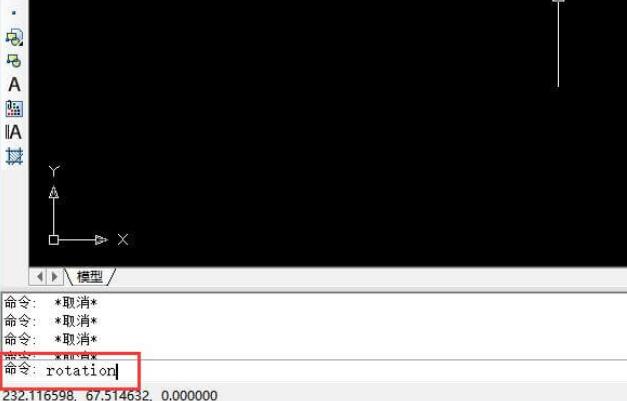

（3）在左下角命令行中输入“rotation”按enter键。如图：如何使用CAD的旋转命令

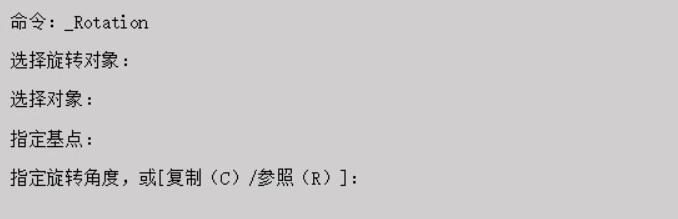

执行命令之后，命令行会显示以下信息：如何使用CAD的旋转命令

选项说明（1）复制：选择该选项，则在旋转对象的同时，保留源对象。（2）参照：采用参照方式选择对象时，命令行会显示以下信息：如何使用CAD的旋转命令

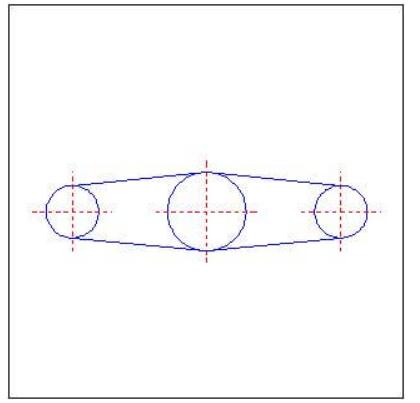

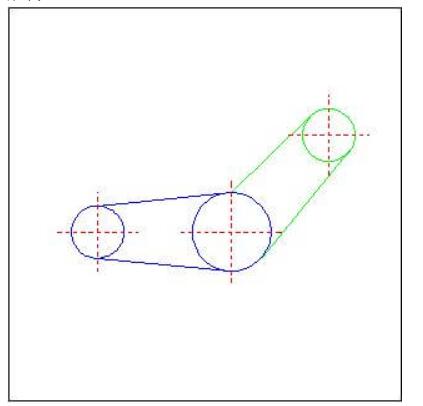

旋转效果图如下图所示：普通旋转旋转前：如何使用CAD的旋转命令

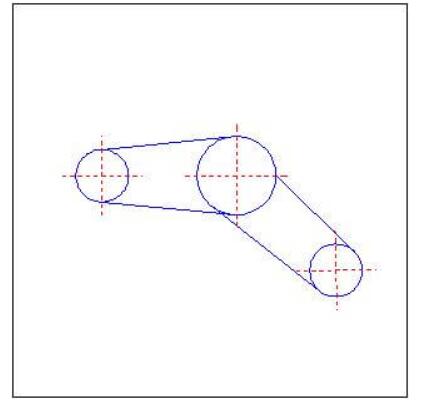

旋转后：

复制旋转旋转前：

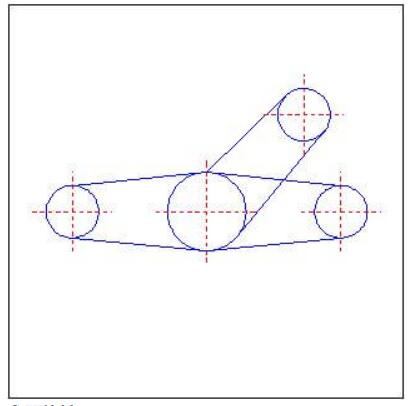

旋转后：

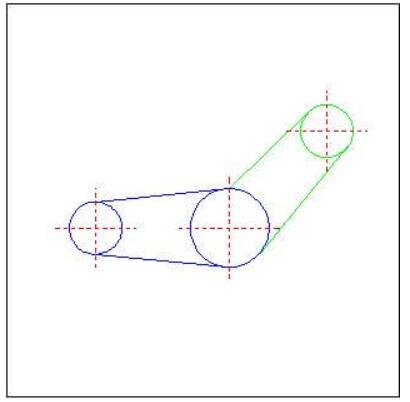

参照旋转旋转前：

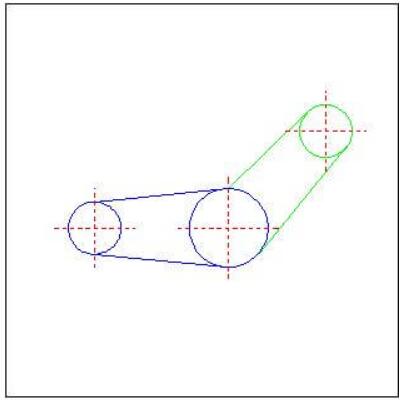

旋转后：
